等离子切割烟尘净化器

等离子切割烟尘净化系统

等离子切割机在金属加工行业的应用越来越广泛，随之带来了越来越严重的烟尘污染问题，切割机的烟尘治理也越来越迫切。为此，我们专门开发了干式烟尘净化系统，其原理就是在切割工作台上附加一套烟尘捕集装置，在工作中将捕集来的含烟尘气体直接输送到集中式净化系统进行处理后直接排往室外或排入室内进行再循环。按捕集烟尘方式不同分为风门式、吹吸式两种净化系统。这种处理方法在运作过程中不会造成二次污染，适用于滤除金属切割过程中产生的各类烟尘。

风门式等离子切割烟尘净化系统-工作原理:

在切割机下部安装抽风工作平台，沿平台长度方向将平台分成多个装有抽风灰斗的宽度相等的抽风小室，两侧设有风道，在风道侧面对应每个抽风小室装有风门与气缸，当切割机的切割头工作至每个抽风小室上方时，通过感应开关控制气缸将风道上对应的每个抽风小室风道打开，将切割中产生的烟尘吸入风道，最后进入除尘器过滤净化。

风门式等离子切割烟尘净化系统特点:

1、工作台结构比较复杂，用材料较多，风门制造时的密封性要求比较严格。

2、用风量相对吹吸式系统大。

3、工作台的风门及气缸需要定期维护，检修。

4、工作台表面进风比较均匀。

5、除尘效果更平面上钢板覆盖率有关。

6、平台有效切割宽度较大。

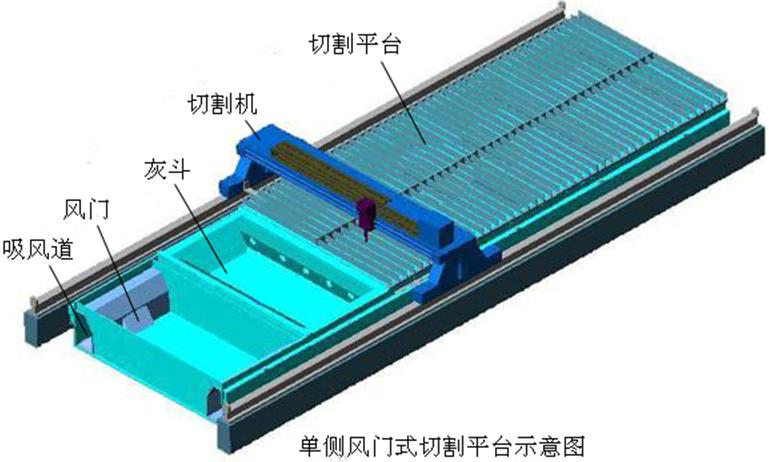

根据切割平台的宽度要求可以分成单侧风门式，双侧风门式。单侧风门式切割平台结构示意图如下：

吹吸式等离子切割烟尘净化系统-工作原理:

在切割平台一侧安装方形吸风风道，风道上方装有一个可随切割机一起移动的滑动吸风口，同时在切割平台的另一侧安装吹风风机。滑动吸风口、切割头、吹风风机安装在切割机上的同一条直线上，利用切割机平台上的隔栅底板与覆盖的钢板形成平台隔栅风道。切割钢板时，吹风风机将产生的切割烟尘、粉尘通过隔栅风道吹向滑动吸风口进入方形吸风道，最后吸入除尘器过滤净化。

吹吸式等离子切割烟尘净化系统特点:

1、工作台结构简单，用材料较省。

2、达到同样的除尘效果用风量较少。

3、使用过程中不需要维护，运行成本低。

4、工作台表面进风不太均匀，波动较大。

5、除尘效果更平面上钢板覆盖率有关。

6、平台有效切割宽度减少。

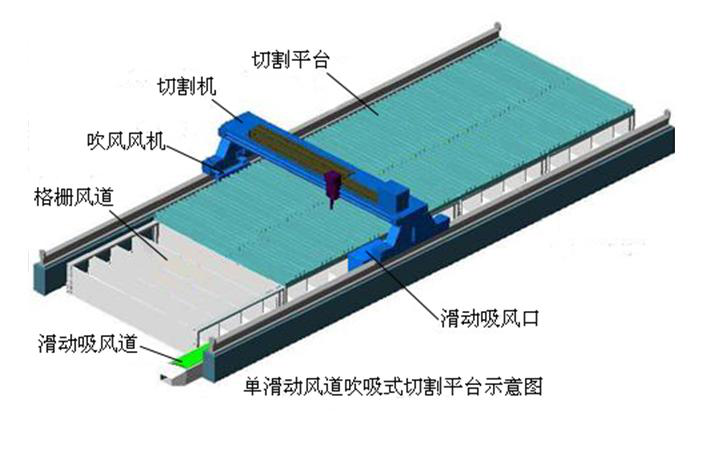

根据切割平台的宽度要求可以分成单滑动风道吹吸式，双滑动风道双吸式。单滑动风道吹吸式切割平台结构示意图如下：

技术规格

注：KXY-14DB及以下为一体式机组，含风机；KXY-14DB以上为分体式机组，不含风机。

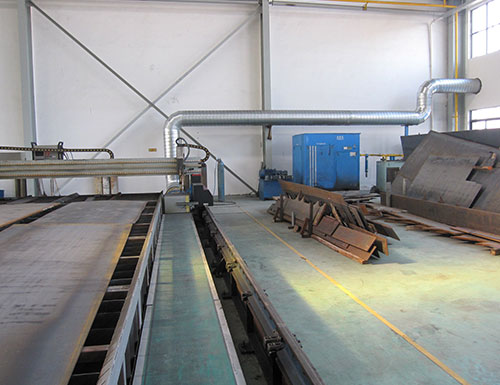

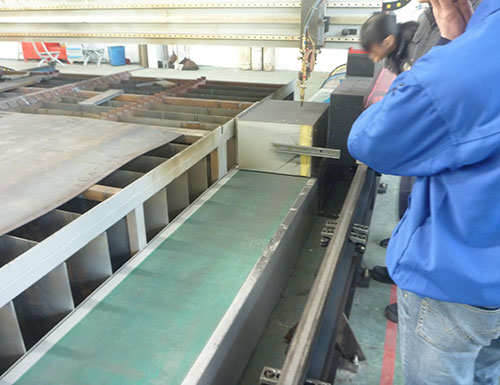

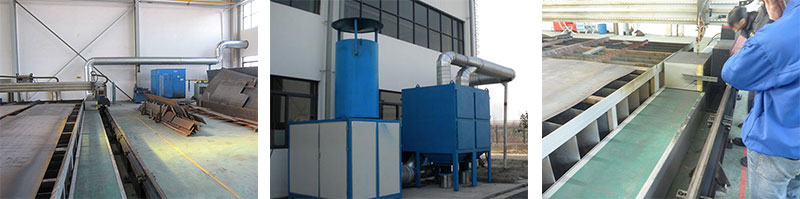

应用图例  (集中式油雾过滤器批发,集中式油雾过滤器公司,高效油雾收集器供应商)
